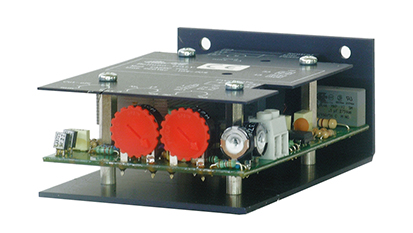

Regulátor rýchlosti otáčok FASEC 100

Regulátor rýchlosti otáčok ventilátora - priamy aj spätný

Regulátory otáčok ventilátorov FASEC 1KW a je možné použiť buď pre „priamy“, alebo pre „spätný“ režim riadenia. Táto zmena funkcie sa dosiahne prepojkou J2, ktorá určuje, či je proporcionálny rozsah (Xp) nad alebo pod požadovanou hodnotou.

Keď je prepojka J2 v polohe „priama“, prístroj pracuje v režime riadenia kondenzátora; diferenciál Xp je kladný, t. j. nad požadovanou hodnotou. Maximálna rýchlosť sa dosiahne, keď je teplota systému rovná nastavenej teplote plus hodnota diferenciálu (Xp). Podobne, keď je prepojka J2 v polohe „spätná“, prístroj pracuje opačným spôsobom: maximálna rýchlosť sa dosiahne, keď je teplota systému rovná požadovanej teplote mínus diferenciál Xp (požadovaná hodnota - Xp)

Ktorýkoľvek z vyššie uvedených režimov riadenia ponúka výber z dvoch rôznych režimov spustenia motora: ak je prepojka J1 nastavená do polohy 1, regulátor spustí motor na plnú rýchlosť približne 15 sekúnd, po čom prejde režim proporcionálneho riadenia. Ak je prepojka J1 nastavená do polohy 2, motor sa spustí na ľubovoľnú rýchlosť, ktorú regulátor požaduje, čím sa eliminuje spustenie na plnú rýchlosť.

Technické dáta:

• Napájacie napätie: 220 V AC, 50/60 Hz
• Regulačný režim: fázové riadenie
• Výstupný výkon: max. 7 A (FASEC 1 kW IP55), max. SA (FASEC 1 kW otvorená verzia)
• Vstup: PTC teplotný snímač
• Výstup: proporcionálny (TRIAC); vybavený filtrom šumu
• Požadovaná hodnota regulácie: nastaviteľná trimrom SET medzi 30...55 °C (86...131 °F).
• Proporcionálny rozsah: nastaviteľný trimrom Xp medzi 3...25 °C (5...45 °F)
• Vypnutie (na požiadanie): nastaviteľné medzi 0...80 % z typového štítku motora
• Kryt: ABS plast IP55 alebo otvorená verzia
• Montážny systém: vnútorná alebo panelová montáž (otvorená verzia) alebo nástenná montáž (IP55)
• Pripojenia: skrutkové svorky
• Teplota okolia: -5 ... 60 °C (20 ... 120 °F)
• Skladovacia teplota: -30 ... 75 °C (-20 ... 165 °F)
